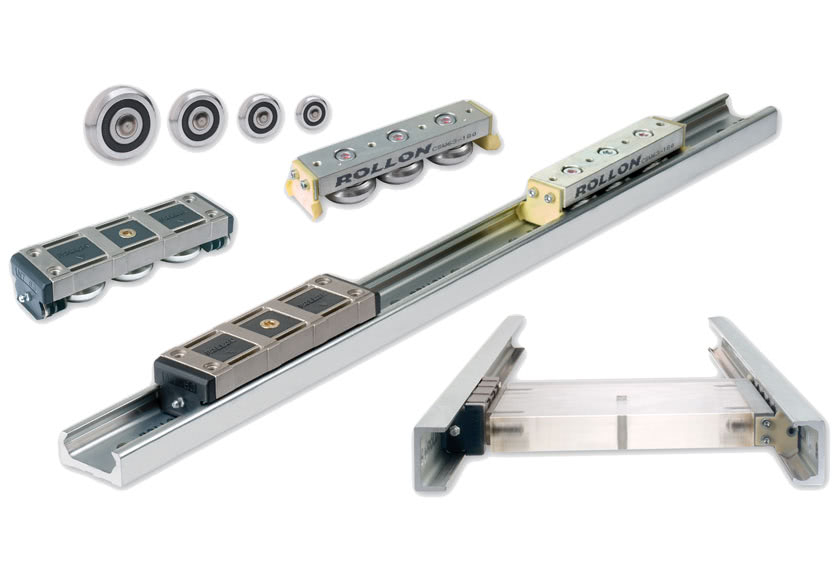

Compact Ray serisi, indüksiyon ile sertleştirilmiş ve taşlanmış soğuk çekme rulman çeliğinden üretilen C profili iç yüzeyinde hareket eden radyal rulmanlı ürün grubundan oluşur. Compact Rail üç ürün serisi içerir: sabit rulman yataklı ray, dengeleyici rulman yataklı ray ve dengeleme rayı. Tüm ürünler çinko kaplamadır, talep üzerine nikel kaplama da mevcuttur. Kılavuz raylarının beş farklı ebatı bulunmaktadır, araba yatakları için de çok sayıda farklı versiyon ve uzunluk mevcuttur.
En önemli özellikler aşağıda belirtilmiştir:
■ Kompakt ebat
■ Korozyona dayanıklı yüzey
■ İçe yerleştirilmiş pistler sayesinde toza ve kire hassasiyetsizlik
■ Sertleştirilmiş ve taşlanmış yüzeyler
■ Rayın arka yüzeyi ve bir yan yüzeyi düzleştirilmiş özel TR ray tasarımı
■ İki düzlem üzerinde kendinden hizalama
■ Bilye geri dönüşümlü sistemlerden daha sessiz
■ Yüksek çalışma hızı
■ Geniş çalışma ısısı aralığı
■ Kılavuz içerisindeki arabanın kolay ayarlanması
■ Çinko kaplı yüzey, talep üzerine kimyasal nikel kaplama mevcuttur
X-Rail ürün grubu özellikle iyi bir kalite/fiyat oranı ile korozyona karşı yüksek direnç gerektiren uygulamalar için rulman yataklı lineer rayları içerir. X-Rail iki ürün serisi içerir: eksenel toleransın 0 derecesi için şekilli yüzeyli ray ve eksenel toleransın 1 derecesi için düz yüzeyli ray. Tüm ürünler paslanmaz çelik veya çinko kaplı çelik versiyonlarda mevcuttur. Lineer raylar için üç ayrı ebat mevcuttur. Ray arabalarının farklı versiyonları mevcuttur.
En önemli özellikler:
■ Korozyona direnç, FDA/USDA ile uyumlu malzemeler
■ Montajda paralellik sapmalarını dengeler
■ İç yüzeyler sayesinde kire duyarsızlık
■ Geniş kullanım sıcaklığı aralığı
■ Lineer raylarda arabanın kolay ayarlanması
Easyslide serisi, indüksiyonla sertleştirilmiş yüzeyli, haddeli çelik lineer ray sistemidir. Sistem, dış ‘C’ profilli lineer bir raydan ve kafes rulmanlı veya bilya geri dönüşümlü bir veya birden fazla iç arabadan oluşur.
En önemli özellikler aşağıda belirtilmiştir:
■ SN Serisinin kılavuz ray ve arabaları soğuk haddeli çelikten üretilir.
■ SN serisi için çelik bilya kafes
■ Bilyalar sertleştirilmiş çelikten üretilir.
■ İndüksiyonla sertleştirilmiş kılavuz rayları ve araba yüzeyleri (SNK serisi için zemin)
■ Uzun ömür
■ SNK serisi için bilya geri dönüşümü
Çalışma yüzeyleri yarım daire profi l ile taşlanmıştır ve aynı yük kapasitesinin başlıca tüm yönlerde garanti edilmesi için X yönünde 45°’lik kontak açısına sahiptir. Büyük çaplı çelik bilyaların kullanımı yüksek yük ve moment direnci garanti eder. 55 kesitindeki tüm arabalar bilya kafesleri ile donatılmıştır.
En önemli özellikler aşağıda belirtilmiştir:
■ 2 yüzey kontak noktası ile X yönünde yerleşim
■ Başlıca tüm yönlerde eşit yükleme kapasitesi
■ Yüksek kendinden ayarlama kapasitesi
■ 4 temas noktalı çözümlere oranla düşük diferansiyel kayma
■ Çok sessiz çalışma
■ Kendinden yağlama sistemi sayesinde az bakım
■ 4 temas noktalı çözümlere oranla ön yükleme aşamasında düşük kaydırma gücü
■ Mono Rail profi l rayları piyasa standartlarına uygundur ve ana ebatlara uymaları halinde diğer üreticilerin benzer lineer kılavuzlarının yerine kullanılabilirler.
■ Minyatür Mono Rayların standart veya geniş versiyonları mevcuttur
■ Minyatür Mono Rail kılavuzların martensitli paslanmaz çelik versiyonları mevcuttur.
Curviline eğrisel ray ürün grubunun adıdır. Bunlar tüm lineer olmayan hareketler için kullanılırlar. Kılavuzlar müşteri direktifl eri doğrultusunda sabit veya değişken radyüs ile gerçekleştirilirler, bu son derece esnek ve ekonomik bir çözümdür. Curviline ürün grubunda iki farklı ray ölçüsü mevcuttur. Standart radyüslerin kullanımı tavsiye edilir. Standart dışı tüm kılavuz tipleri ve radyüsler özel üretim olarak gerçekleştirilebilirler, bununla beraber ekstra süre gerektirebilirler.
En önemli özellikler aşağıda belirtilmiştir:
■ Aynı kılavuzda düz kesitler ve eğriler olması mümkündür
■ Çift monte edilmiş dört rulmanlı kaydırıcılar tüm kılavuz uzunluğu boyunca ön yükü korurlar
■ Müşteri ihtiyaçlarına yönelik üretim
■ Paslanmaz çelik versiyonu da mevcuttur
